[알고리즘] ep3++) AVL 트리 구현

AVL 트리 구현

종료(q) 명령 때까지 삽입(i), 탐색(s), 삭제(d), 인쇄(p), 명령을 반복 입력받아 수행

i <키>: 입력 <키>에 대한 노드 생성 및 트리에 삽입
d <키>: 입력 <키>가 트리에 존재하면 해당 노드 삭제 후 삭제된 키를 출력, 없으면 ‘X’를 출력
s <키>: 입력 <키>가 트리에 존재하면 해당 키를 출력, 없으면 ‘X’를 출력

p: 현재 트리를 전위순회로 인쇄
q: 프로그램 종료



주의:

1. 중복 키가 없는 것으로 전제한다.
2. 문제를 단순화하기 위해, 키만 존재하고 원소(element)는 없는 것으로 구현한다.
3. main 함수는 반복적으로 명령을 입력받기 전에 빈(empty) 이진탐색트리를 초기화해야 한다 – 즉, 외부노드 1개로만 구성된 이진트리를 말한다.



힌트:

1. 트리 노드 삭제 시, 삭제할 노드 w의 자식 중 하나(z이라 하자)라도 잎인 경우는 아래 그림 <삭제 예시 1>처럼 w를 z과 함께 삭제하고, 반대쪽 자식 노드(그림에서 8을 저장한 노드)가 w를 계승한다 – reduceExternal(z) 함수 사용.

<삭제 예시 1>

2. 삭제할 노드 w의 자식 둘 다 내부 노드인 경우는 w의 중위순회 후계자 y가 삭제한 노드 위치에 오도록 한다. 중위순회 후계자를 찾는 방법은 오른쪽 자식으로 이동한 후, 거기서부터 왼쪽 자식들만을 끝까지 따라 내려가서 도달하게 되는 내부노드를 찾는 것이다(그림 <삭제 예시 2> 참고).

<삭제 예시 2>

3. 키 삽입 후 트리에 불균형이 발생했을 경우, 개조(restructure)를 수행한다. 개조는 종종 회전(rotation)이라고도 불리며, 좌우대칭을 포함하여 모두 4개 유형이 존재한다.



단일회전 예시

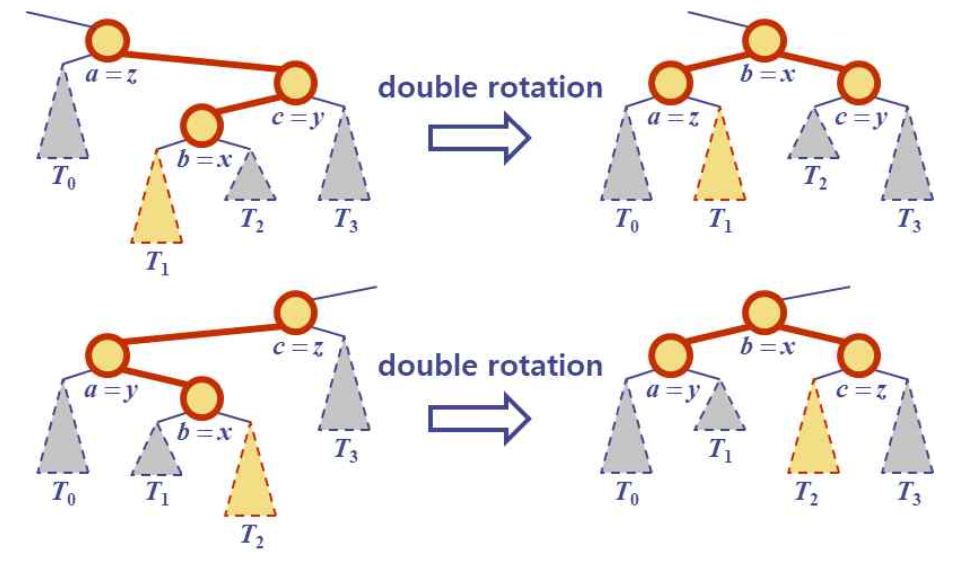

이중회전 예시

4. AVL 트리에서 삭제는 이진탐색트리에서와 동일하게 수행되지만, 마지막 단계에서 reduceExternal 작업으로 삭제된 노드의 부모 노드(그리고 조상 노드들)가 불균형이 될 수 있음에 유의

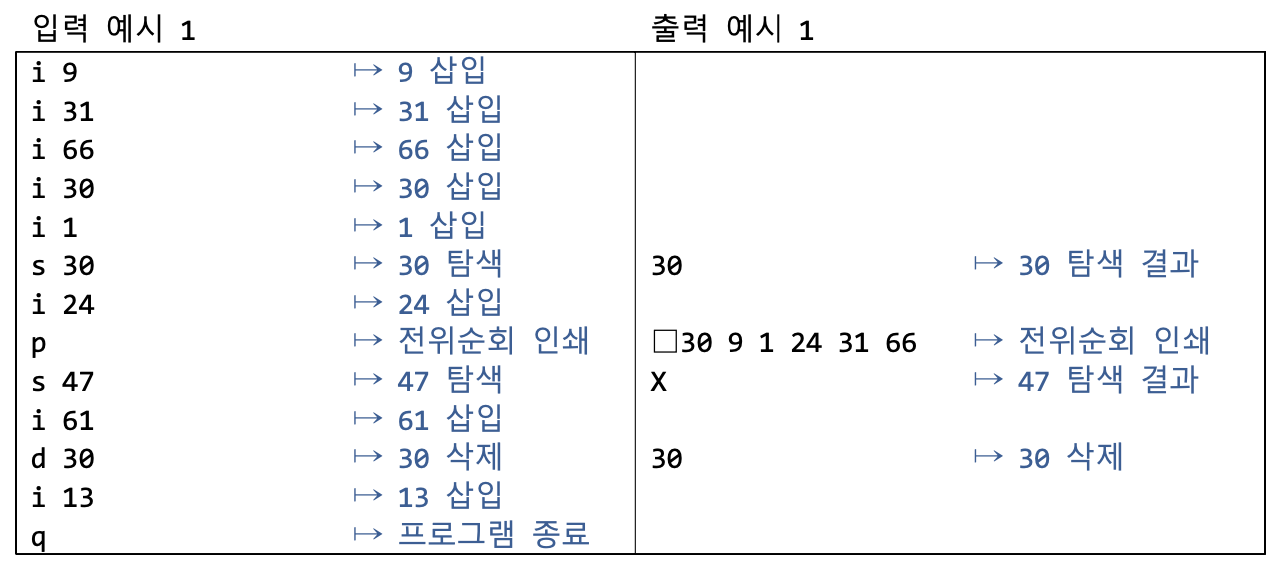

test case 1

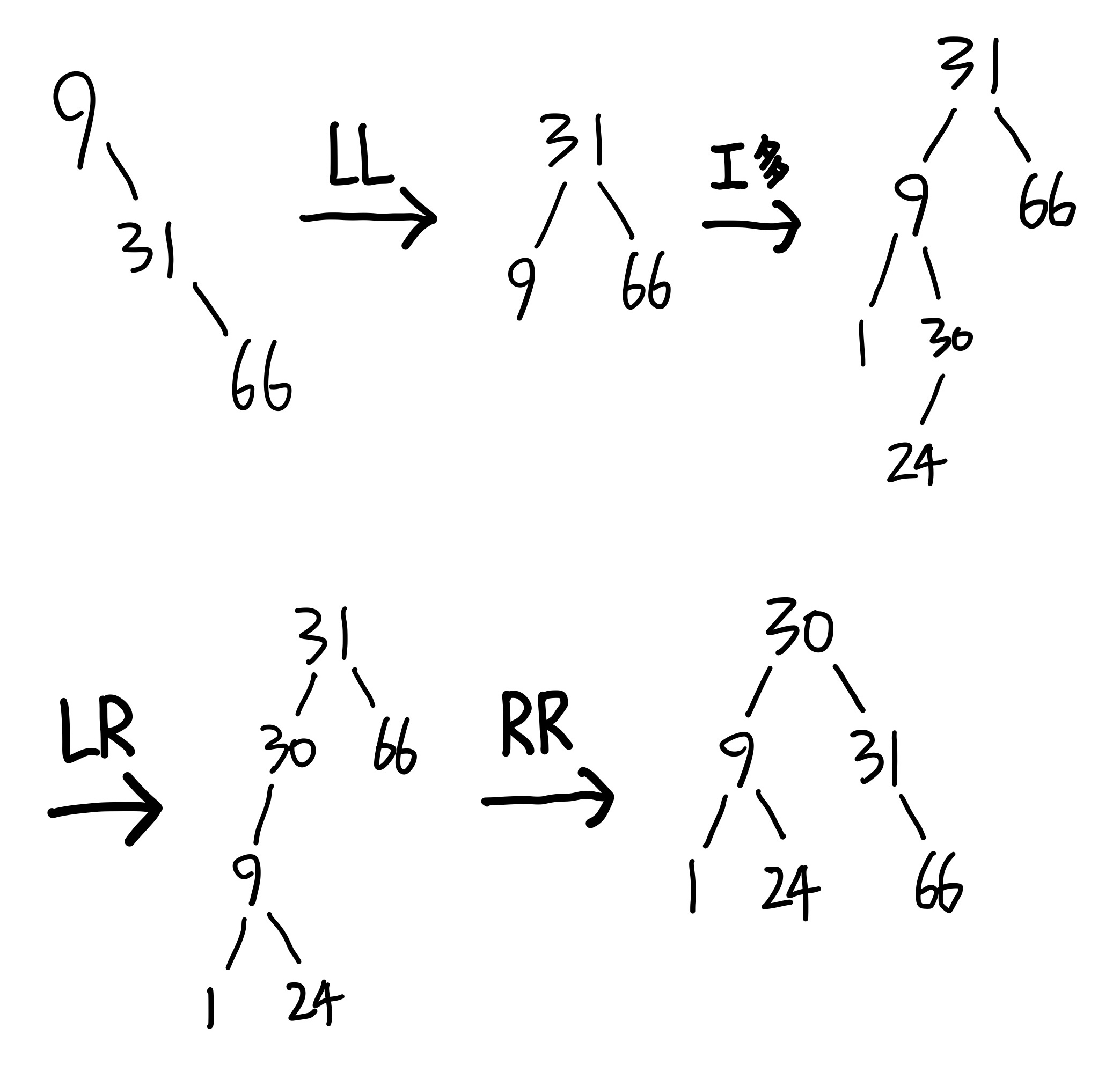

test case 1에서 구축된 AVL 트리





test case 2



test case 2에서 구축된 AVL 트리











(전체코드)

// AVL 트리 구현 + 삭제까지
// 문제를 단순화하기 위해, 키만 존재하고 원소를 키라 가정
// 외부노드는 실제 키를 가지고 있지 않고, 새로운 노드를 삽입할 위치를 나타내는 역할이다
#include <stdio.h>
#include <stdlib.h>

typedef struct NODE {
    int key;
    int height;
    struct NODE* parent;
    struct NODE* lChild;
    struct NODE* rChild;
} NODE;

NODE* g_root = NULL;

// 기본 메서드
int myAbs(int n);
int getMax(int n, int m);
int isExternal(NODE* node);
int isRoot(NODE* node);
NODE* createEmptyNode();
NODE* getSibling(NODE* node);
NODE* inorderSucc(NODE* node); // 중위순회 계승자를 반환하는 함수
void printPreorder(NODE* node);
void freeNode(NODE* node);

// 로직 함수들
NODE* treeSearch(int k); // 트리에서 키를 저장한 내부 노드를 반환하는 함수, 혹은 그런 노드가 없다면 삽입될 위치의 외부 노드를 반환
int getKey(int k);
void insertKey(int k); // 외부노드에 키값을 삽입하는 함수
NODE* expandExternal(NODE* node); // 외부노드를 추가해주는 함수
int isBalanced(NODE* node);
int updateHeight(NODE* node);
void searchAndFixAfterInsertion(NODE* node);
NODE* restructure(NODE* tallestGrandchild, NODE* tallerChild, NODE* unbalancedNode);
int deleteKey(int k);
NODE* reduceExternal(NODE* externalNode); // 외부 노드를 제거하고 트리를 재구성하는 함수
void searchAndFixAfterRemoval(NODE* node);

int main() {
    char cmd;
    int key;
    int res;

    // 초기화: 외부 노드만 있는 빈 트리 생성
    g_root = createEmptyNode();
    while (1) {
        scanf(" %c", &cmd);
        if (cmd == 'i') { // insert
            scanf(" %d", &key);
            insertKey(key);
        }
        else if (cmd == 'd') { // delete
            scanf(" %d", &key);
            res = deleteKey(key);
            if (res == -1)
                printf("X\n"); // 키가 존재하지 않으면 X 출력
            else
                printf("%d\n", res);
        }
        else if (cmd == 's') { // search
            scanf(" %d", &key);
            res = getKey(key);
            if (res == -1)
                printf("X\n"); // 키가 존재하지 않으면 X 출력
            else
                printf("%d\n", res);
        }
        else if (cmd == 'p') { // print
            printPreorder(g_root);
            printf("\n");
        }
        else if (cmd == 'q') { // quit
            break;
        }
    }
    freeNode(g_root);

    return 0;
}

int myAbs(int n) {
    return n > 0 ? n : -n;
}

int getMax(int n, int m) {
    return n > m ? n : m;
}

int isExternal(NODE* node) {
    return node->lChild == NULL && node->rChild == NULL;
}

int isRoot(NODE* node) {
    return node->parent == NULL;
}

NODE* createEmptyNode() {
    NODE* node = (NODE*)malloc(1 * sizeof(NODE));
    node->parent = NULL;
    node->lChild = NULL;
    node->rChild = NULL;
    node->key = 0;
    node->height = 0;
    return node;
}

NODE* getSibling(NODE* node) {
    if (node->parent->lChild == node) return node->parent->rChild;
    else return node->parent->lChild;
}

// 중위순회 계승자를 반환하는 함수
NODE* inorderSucc(NODE* node) {
    NODE* nextNode = node->rChild;

    if (isExternal(nextNode)) return NULL;
    while (!isExternal(nextNode->lChild)) {
        nextNode = nextNode->lChild;
    }
    return nextNode;
}

void printPreorder(NODE* node) {
    if (isExternal(node)) return;

    printf(" %d", node->key); // 노드 출력
    printPreorder(node->lChild); // 왼쪽 자식으로 이동
    printPreorder(node->rChild); // 오른쪽 자식으로 이동
}

void freeNode(NODE* node) {
    if (isExternal(node)) return;

    freeNode(node->lChild);
    freeNode(node->rChild);
    free(node);
}



// 트리에서 키를 저장한 내부 노드를 반환하는 함수, 혹은 그런 노드가 없다면 삽입될 위치의 외부 노드를 반환
NODE* treeSearch(int k) {
    NODE* node = g_root;
    while (!isExternal(node)) {
        if (k == node->key) return node; // 키를 찾으면 노드 반환
        else if (k < node->key) node = node->lChild; // 키가 작으면 왼쪽으로 이동
        else node = node->rChild; // 키가 크면 오른쪽으로 이동
    }
    return node; // 삽입될 위치의 외부 노드 반환
}

int getKey(int k) {
    NODE* targetNode = treeSearch(k);
    if (isExternal(targetNode)) {
        return -1;
    }
    return targetNode->key;
}

// 외부노드에 키값을 삽입하는 함수
void insertKey(int k) {
    NODE* targetNode = treeSearch(k);
    if (isExternal(targetNode)) {
        targetNode->key = k;
        targetNode = expandExternal(targetNode);
        searchAndFixAfterInsertion(targetNode);
    }
}

// 외부노드를 추가해주는 함수
// 외부 노드는 삽입될 위치를 나타내며, 실제로 키가 존재하지 않는 상태
NODE* expandExternal(NODE* node) {
    NODE* leftChild = createEmptyNode();
    NODE* rightChild = createEmptyNode();

    node->height = 1;
    node->lChild = leftChild;
    leftChild->parent = node;
    node->rChild = rightChild;
    rightChild->parent = node;

    return node;
}

int isBalanced(NODE* node) {
    NODE* left = node->lChild;
    NODE* right = node->rChild;

    return myAbs(left->height - right->height) <= 1;
}

int updateHeight(NODE* node) {
    int h;
    NODE* leftChild = node->lChild;
    NODE* rightChild = node->rChild;

    h = getMax(leftChild->height, rightChild->height) + 1;
    if (h != node->height) {
        node->height = h;
        return 1;
    }
    else {
        return 0;
    }
}

void searchAndFixAfterInsertion(NODE* node) {
    if (isRoot(node)) {
        return;
    }

    node->lChild->height = 0;
    node->rChild->height = 0;
    node->height = 1;

    NODE* unbalancedNode = node->parent; // 불균형한 부트리의 루트 노드
    NODE* tallerChild; // unbalancedNode의 자식 중 더 높은 부트리를 가진 노드
    NODE* tallestGrandchild; // tallerChild의 자식 중 더 높은 부트리를 가진 노드

    // unbalancedNode가 루트가 아니고, 균형이 잡혀있을 때까지 부모로 이동
    while (updateHeight(unbalancedNode) && isBalanced(unbalancedNode)) {
        if (isRoot(unbalancedNode)) {
            return;
        }
        unbalancedNode = unbalancedNode->parent;
    }
    if (isBalanced(unbalancedNode)) {
        return;
    }

    // unbalancedNode의 자식 중 더 높은 부트리를 가진 노드 찾기
    if (unbalancedNode->lChild->height > unbalancedNode->rChild->height)
        tallerChild = unbalancedNode->lChild;
    else
        tallerChild = unbalancedNode->rChild;

    // tallerChild의 자식 중 더 높은 부트리를 가진 노드 찾기
    if (tallerChild->lChild->height > tallerChild->rChild->height)
        tallestGrandchild = tallerChild->lChild;
    else
        tallestGrandchild = tallerChild->rChild;

    restructure(tallestGrandchild, tallerChild, unbalancedNode);
}

NODE* restructure(NODE* tallestGrandchild, NODE* tallerChild, NODE* unbalancedNode) {
    // 재구성될 서브트리의 노드들
    NODE* smallestNode;
    NODE* newRoot;
    NODE* largestNode;

    // 재구성될 서브트리의 서브트리들
    NODE* leftSubtree;
    NODE* leftMiddleSubtree;
    NODE* rightMiddleSubtree;
    NODE* rightSubtree;

    // RR 회전: unbalancedNode 키 < tallerChild 키 < tallestGrandchild 키
    if (unbalancedNode->key < tallerChild->key && tallerChild->key < tallestGrandchild->key) {
        smallestNode = unbalancedNode;
        newRoot = tallerChild;
        largestNode = tallestGrandchild;

        leftSubtree = smallestNode->lChild;
        leftMiddleSubtree = newRoot->lChild;
        rightMiddleSubtree = largestNode->lChild;
        rightSubtree = largestNode->rChild;
    }
    // LL 회전: tallestGrandchild 키 < tallerChild 키 < unbalancedNode 키
    else if (tallestGrandchild->key < tallerChild->key && tallerChild->key < unbalancedNode->key) {
        smallestNode = tallestGrandchild;
        newRoot = tallerChild;
        largestNode = unbalancedNode;

        leftSubtree = smallestNode->lChild;
        leftMiddleSubtree = smallestNode->rChild;
        rightMiddleSubtree = newRoot->rChild;
        rightSubtree = largestNode->rChild;
    }
    // RL 회전: unbalancedNode 키 < tallestGrandchild 키 < tallerChild 키
    else if (unbalancedNode->key < tallestGrandchild->key && tallestGrandchild->key < tallerChild->key) {
        smallestNode = unbalancedNode;
        newRoot = tallestGrandchild;
        largestNode = tallerChild;

        leftSubtree = smallestNode->lChild;
        leftMiddleSubtree = newRoot->lChild;
        rightMiddleSubtree = newRoot->rChild;
        rightSubtree = largestNode->rChild;
    }
    // LR 회전: tallerChild 키 < tallestGrandchild 키 < unbalancedNode 키
    else {
        smallestNode = tallerChild;
        newRoot = tallestGrandchild;
        largestNode = unbalancedNode;

        leftSubtree = smallestNode->lChild;
        leftMiddleSubtree = newRoot->lChild;
        rightMiddleSubtree = newRoot->rChild;
        rightSubtree = largestNode->rChild;
    }

    // 새로운 루트가 최상위 노드라면 g_root 업데이트
    // 그렇지 않다면 unbalancedNode의 부모 노드와 연결
    if (isRoot(unbalancedNode)) {
        g_root = newRoot;
        newRoot->parent = NULL;
    }
    // unbalancedNode가 부모 노드의 왼쪽 자식인 경우
    else if (unbalancedNode->parent->lChild == unbalancedNode) {
        unbalancedNode->parent->lChild = newRoot;
        newRoot->parent = unbalancedNode->parent;
    }
    // unbalancedNode가 부모 노드의 오른쪽 자식인 경우
    else {
        unbalancedNode->parent->rChild = newRoot;
        newRoot->parent = unbalancedNode->parent;
    }

    // 재구성된 서브트리의 왼쪽 노드 연결 (smallestNode)
    smallestNode->lChild = leftSubtree;
    leftSubtree->parent = smallestNode;
    smallestNode->rChild = leftMiddleSubtree;
    leftMiddleSubtree->parent = smallestNode;
    updateHeight(smallestNode);

    // 재구성된 서브트리의 오른쪽 노드 연결 (largestNode)
    largestNode->lChild = rightMiddleSubtree;
    rightMiddleSubtree->parent = largestNode;
    largestNode->rChild = rightSubtree;
    rightSubtree->parent = largestNode;
    updateHeight(largestNode);

    // 새로운 루트의 자식 노드 연결 (newRoot)
    newRoot->lChild = smallestNode;
    smallestNode->parent = newRoot;
    newRoot->rChild = largestNode;
    largestNode->parent = newRoot;
    updateHeight(newRoot);

    return newRoot;
}

int deleteKey(int k) {
    NODE* node = treeSearch(k);
    if (isExternal(node)) return -1;

    NODE* nodeToDelete;
    if (isExternal(node->lChild)) // 왼쪽 자식이 외부 노드인 경우
        nodeToDelete = node->lChild;
    else if (isExternal(node->rChild)) // 오른쪽 자식이 외부 노드인 경우
        nodeToDelete = node->rChild;
    else { // 두 개의 내부 자식을 가진 노드인 경우
        NODE* succNode = inorderSucc(node);
        if (succNode == NULL) return -1; // 후계자가 존재하지 않을 경우 처리
        node->key = succNode->key; // 노드의 키를 후계자의 키로 교체
        nodeToDelete = succNode->lChild; // 후계자의 왼쪽 자식을 삭제할 노드로 설정
    }

    NODE* siblingNode;
    if (isExternal(nodeToDelete)) { // 선택된 자식이 외부 노드라면
        siblingNode = reduceExternal(nodeToDelete); // 외부 노드를 제거하고 트리를 재구성
    }
    else { // 선택된 자식이 외부 노드가 아니라면
        siblingNode = reduceExternal(nodeToDelete); // 외부 노드를 제거하고 트리를 재구성
    }

    searchAndFixAfterRemoval(siblingNode->parent); // 트리의 균형을 맞추기 위해 조정
    return k;
}

NODE* reduceExternal(NODE* externalNode) {
    NODE* parentNode = externalNode->parent;
    NODE* siblingNode = getSibling(externalNode);

    if (isRoot(parentNode)) {
        g_root = siblingNode;
        siblingNode->parent = NULL;
    }
    else {
        NODE* grandparentNode = parentNode->parent;
        siblingNode->parent = grandparentNode;
        if (parentNode == grandparentNode->lChild)
            grandparentNode->lChild = siblingNode; // parentNode가 왼쪽 자식인 경우
        else
            grandparentNode->rChild = siblingNode; // parentNode가 오른쪽 자식인 경우
    }
    free(externalNode);
    free(parentNode);

    return siblingNode;
}

void searchAndFixAfterRemoval(NODE* node) {
    NODE* unbalancedNode = node;
    NODE* tallerChild;
    NODE* tallestGrandchild;
    NODE* restructuredTree;

    // unbalancedNode 노드의 높이를 업데이트하고 균형을 확인하는 루프
    while (updateHeight(unbalancedNode) && isBalanced(unbalancedNode)) {
        if (isRoot(unbalancedNode)) {
            return;
        }
        unbalancedNode = unbalancedNode->parent;
    }
    if (isBalanced(unbalancedNode)) {
        return;
    }

    // unbalancedNode의 자식 중 더 높은 서브트리를 가진 노드를 찾기 (tallerChild)
    if (unbalancedNode->lChild->height > unbalancedNode->rChild->height) {
        tallerChild = unbalancedNode->lChild;
    }
    else {
        tallerChild = unbalancedNode->rChild;
    }

    // tallerChild의 자식 중 더 높은 서브트리를 가진 노드를 찾기 (tallestGrandchild)
    if (tallerChild->lChild->height > tallerChild->rChild->height) {
        tallestGrandchild = tallerChild->lChild;
    }
    else if (tallerChild->lChild->height < tallerChild->rChild->height) {
        tallestGrandchild = tallerChild->rChild;
    }
    else {
        if (unbalancedNode->lChild == tallerChild) {
            tallestGrandchild = tallerChild->lChild;
        }
        else {
            tallestGrandchild = tallerChild->rChild;
        }
    }

    restructuredTree = restructure(tallestGrandchild, tallerChild, unbalancedNode);
    if (isRoot(restructuredTree)) {
        return;
    }

    // 재귀적으로 부모 노드도 확인
    searchAndFixAfterRemoval(restructuredTree->parent);
}

/*
i 9
i 31
i 66
i 30
i 1
s 30
*/























출처 및 참고: 알고리즘-원리와 응용(국형준교수님), Algorithm Design(Jon Kleinberg, Eva Tardos), Foundations of Algorithms using C++(Richard Neapolitan)
